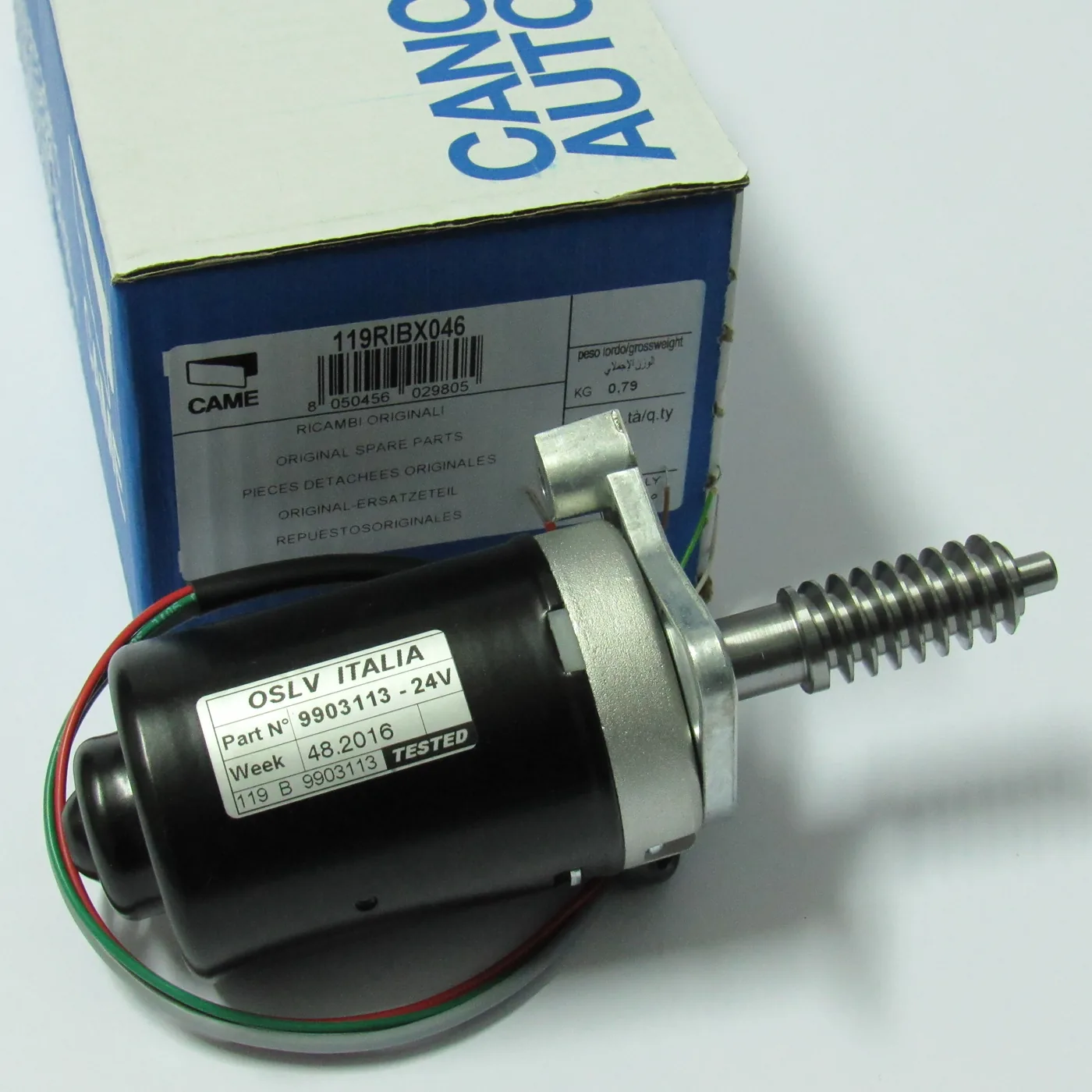

1. Gruppo motore completo — CAME BX-243
Codice 119RIBX046 · EAN 8050456029805
Quando serve: Il motore non gira, ronza senza muoversi o e' bruciato
GRUPPO MOTORE - BX-243
132,00€92,40€PromoDisponibile
Richiedi disponibilità
Il CAME BX-243 è un'automazione per cancelli scorrevoli: i ricambi originali CAME sono a catalogo. Qui trovi tutti i 14 pezzi con codice, EAN e foto. Non sai quale ti serve? Individualo sullo schema esploso qui sotto, oppure parti dal problema che hai nella sezione Che problema hai.
Schema esploso CAME BX-243
Tocca un numero sullo schema per saltare alla scheda del ricambio.
Apri lo schema interattivo
Clicca il pezzo sullo schema e leggi codice, foto e prezzo in un pannello, senza perdere di vista il disegno.
Tutti i ricambi CAME BX-243
Elenco completo per posizione sullo schema.
| N. | Ricambio | Codice |
|---|---|---|
| 1 | Gruppo motore completo | 119RIBX046 |
| 2 | Cassa motoriduttore (scocca) | 119RIBX044 |
| 3 | Coperchio motoriduttore | 119RIBX039 |
| 4 | Supporto scheda comando | 119RIBX050 |
| 5 | Calotta di protezione scheda elettronica | 119RIBX038 |
| 6 | Cilindro di sblocco con chiave | 119RIBX042 |
| 7 | Leva di sblocco manuale | 119RIBX045 |
| 8 | Gruppo finecorsa meccanico | 119RIBX041 |
| 9 | Corona (pignone) motoriduttore | 119RIBX052 |
| 10 | Albero lento (uscita riduttore) | 119RIBX048 |
| 11 | Flangia lato pignone | 119RIBX047 |
| 12 | Carter di protezione pignone | 119RIBX040 |
| 13 | Trasformatore | 119RIR197 |
| 14 | Base di ancoraggio a terra | 119RIBX049 |
| 15 | Motore completo | — |
Schede dei ricambi
Codice originale, EAN e disponibilità di ogni pezzo.
2. Cassa motoriduttore (scocca) — CAME BX-243
Codice 119RIBX044 · EAN 8050456029782
Quando serve: Cassa rotta, fessurata o corrosa; infiltrazioni d'acqua all'interno
CASSA MOTORIDUTTORE - BX-243
56,20€39,34€PromoNon disponibile
Richiedi disponibilità

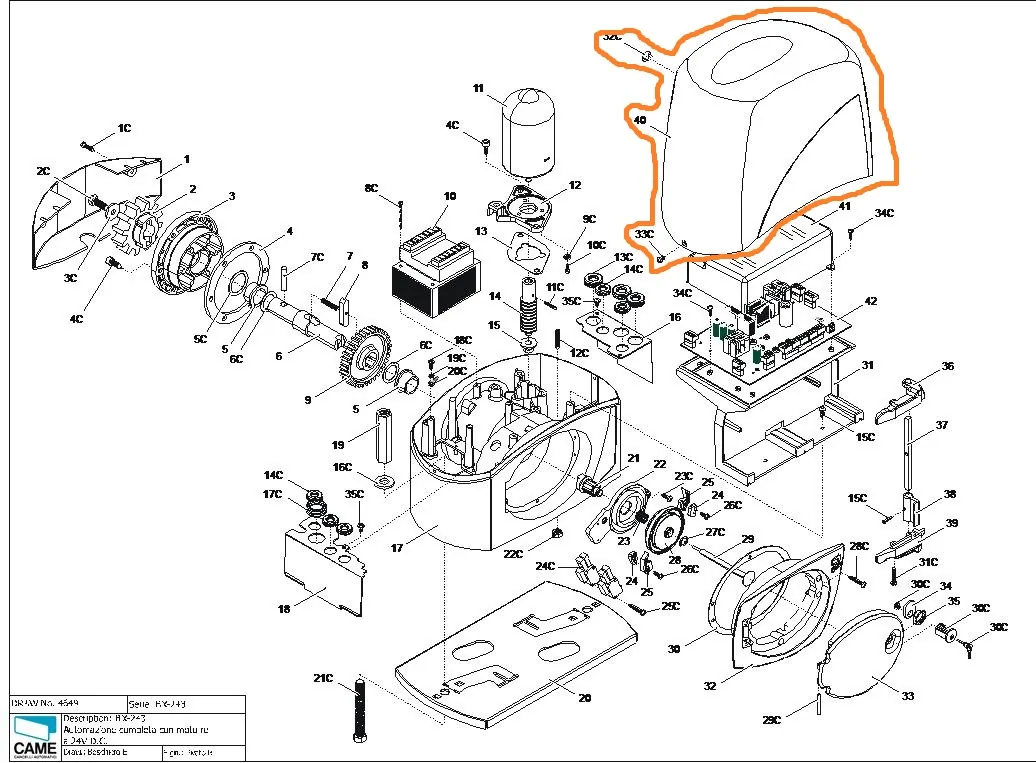

3. Coperchio motoriduttore — CAME BX-243
Codice 119RIBX039 · EAN 8050456029737
Quando serve: Coperchio rotto o mancante; infiltrazioni di acqua o insetti
COPERCHIO MOTORIDUTTORE - BX-243
26,60€18,62€PromoDisponibile
Richiedi disponibilità
4. Supporto scheda comando — CAME BX-243
Codice 119RIBX050 · EAN 8050456029843
Quando serve: Supporto rotto, la scheda elettronica non e' piu' fissata saldamente
SUPPORTO QUADRO COMANDO - BX-243
19,30€13,51€PromoNon disponibile
Richiedi disponibilità

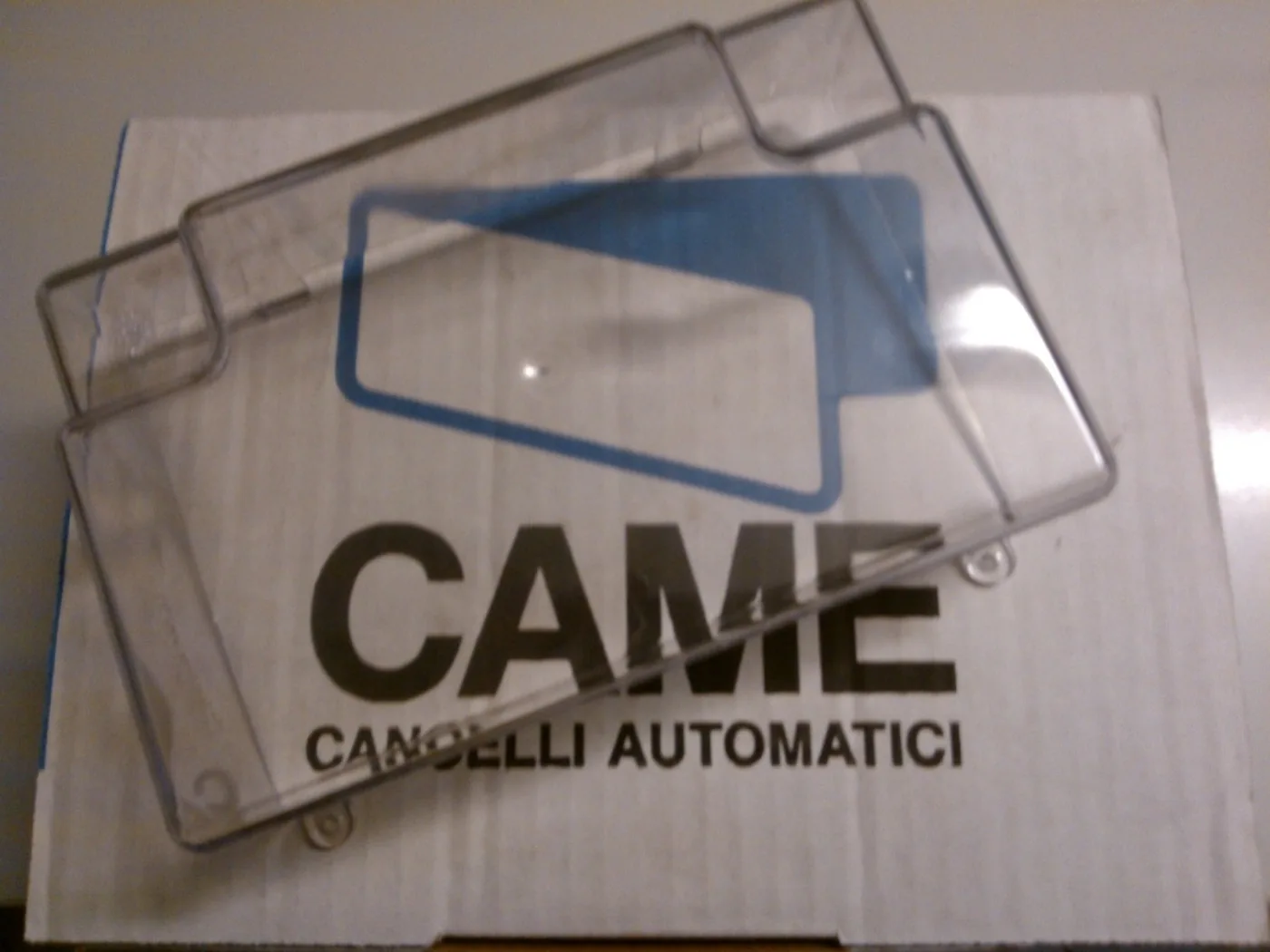

5. Calotta di protezione scheda elettronica — CAME BX-243
Codice 119RIBX038 · EAN 8050456029720
Quando serve: Calotta rotta o mancante, scheda esposta a polvere e umidita'
CALOTTA SCHEDA ELETTRONICA - BX-243
12,60€8,82€PromoDisponibile
Richiedi disponibilità
6. Cilindro di sblocco con chiave — CAME BX-243
Codice 119RIBX042 · EAN 8050456029768
Quando serve: Chiavi smarrite o cilindro bloccato/grippato; impossibile sbloccare manualmente il motore
CILINDRO SERRATURA - BX-243
21,50€15,05€PromoDisponibile
Richiedi disponibilità
7. Leva di sblocco manuale — CAME BX-243
Codice 119RIBX045 · EAN 8050456029799
Quando serve: La leva di sblocco e' rotta o non aggancia piu' il meccanismo
LEVA SBLOCCO - BX-243
22,60€15,82€PromoDisponibile
Richiedi disponibilità

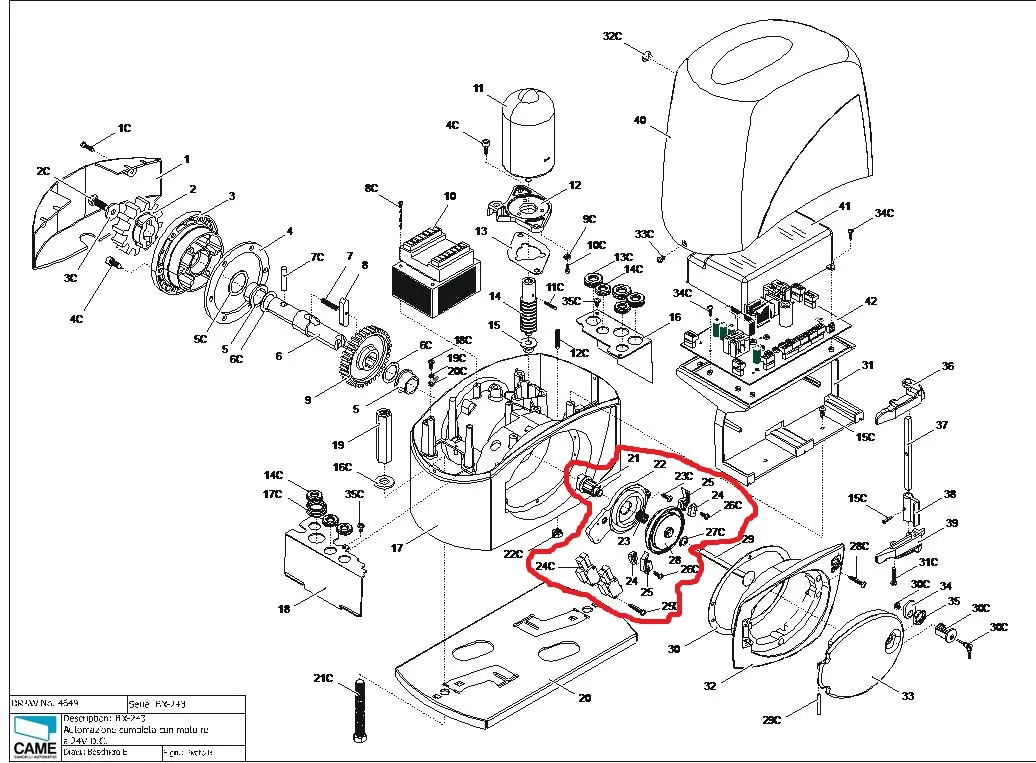

8. Gruppo finecorsa meccanico — CAME BX-243
Codice 119RIBX041 · EAN 8050456029751
Quando serve: Il cancello non si ferma in apertura/chiusura o si ferma in un punto sbagliato
GRUPPO FINECORSA MECCANICO - BX-243
24,20€16,94€PromoNon disponibile
Richiedi disponibilità

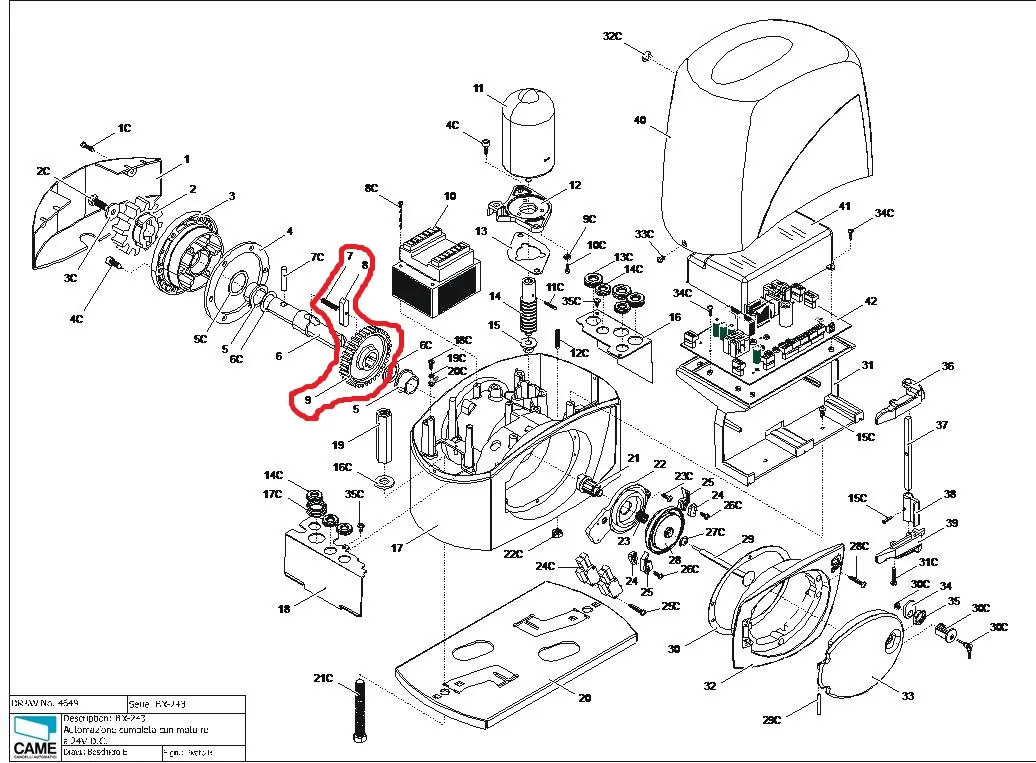

9. Corona (pignone) motoriduttore — CAME BX-243
Codice 119RIBX052 · EAN 8050456029867
Quando serve: Cancello che non si muove nonostante il motore giri; corona consumata o denti spanati
CORONA MOTORIDUTTORE - BX-243
14,80€10,36€PromoNon disponibile
Richiedi disponibilità

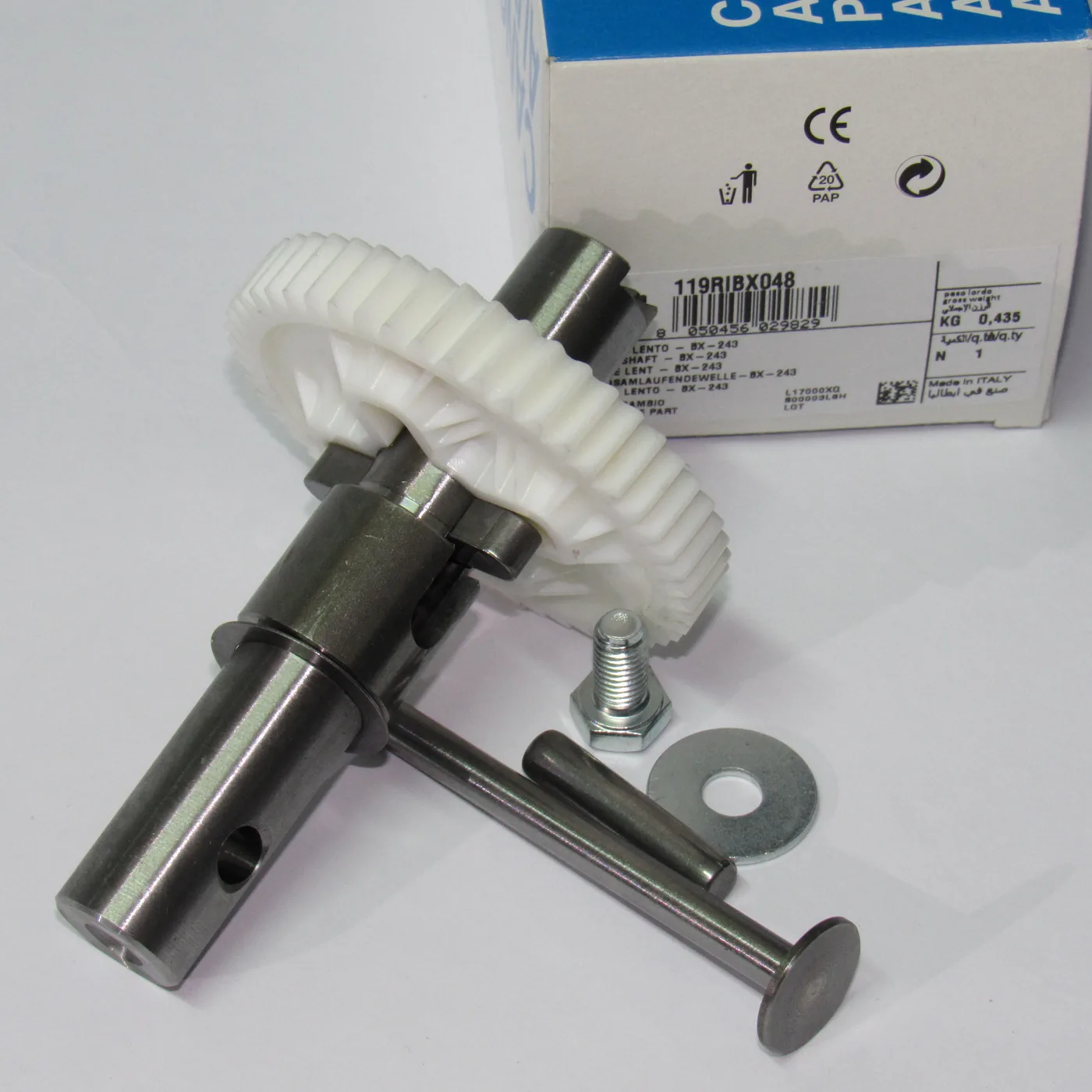

10. Albero lento (uscita riduttore) — CAME BX-243
Codice 119RIBX048 · EAN 8050456029829
Quando serve: Gioco eccessivo o rumore metallico in trasmissione; albero usurato o rotto
ALBERO LENTO - BX-243
57,40€40,18€PromoDisponibile
Richiedi disponibilità

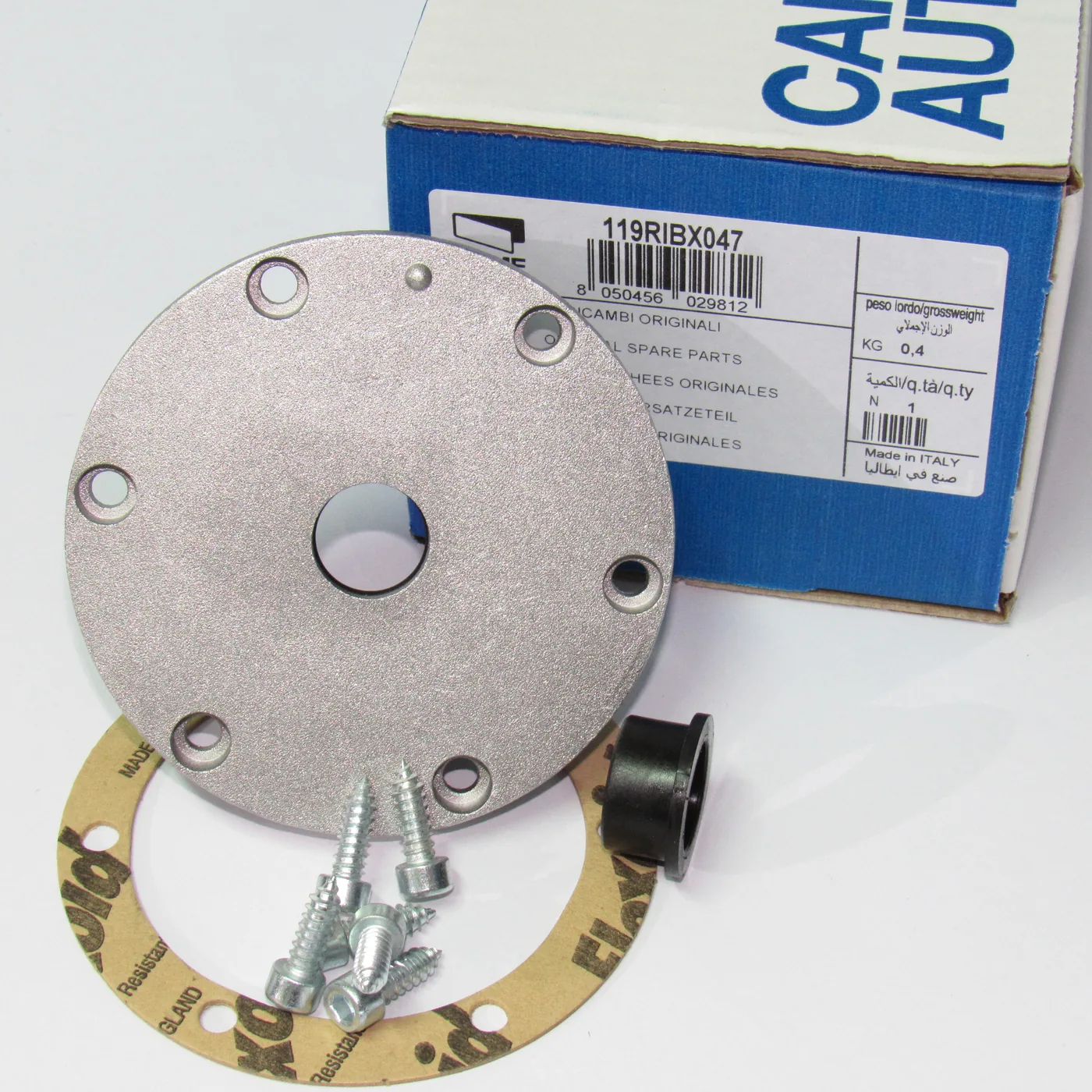

11. Flangia lato pignone — CAME BX-243
Codice 119RIBX047 · EAN 8050456029812
Quando serve: Gioco assiale sul pignone, perdita di allineamento con la cremagliera
FLANGIA LATO PIGNONE - BX-243
19,80€13,86€PromoDisponibile
Richiedi disponibilità
12. Carter di protezione pignone — CAME BX-243
Codice 119RIBX040 · EAN 8050456029744
Quando serve: Carter rotto o mancante; rischio di intrappolamento dita vicino al pignone
CARTER PROTEZIONE PIGNONE - BX-243
11,95€8,36€PromoDisponibile
Richiedi disponibilità

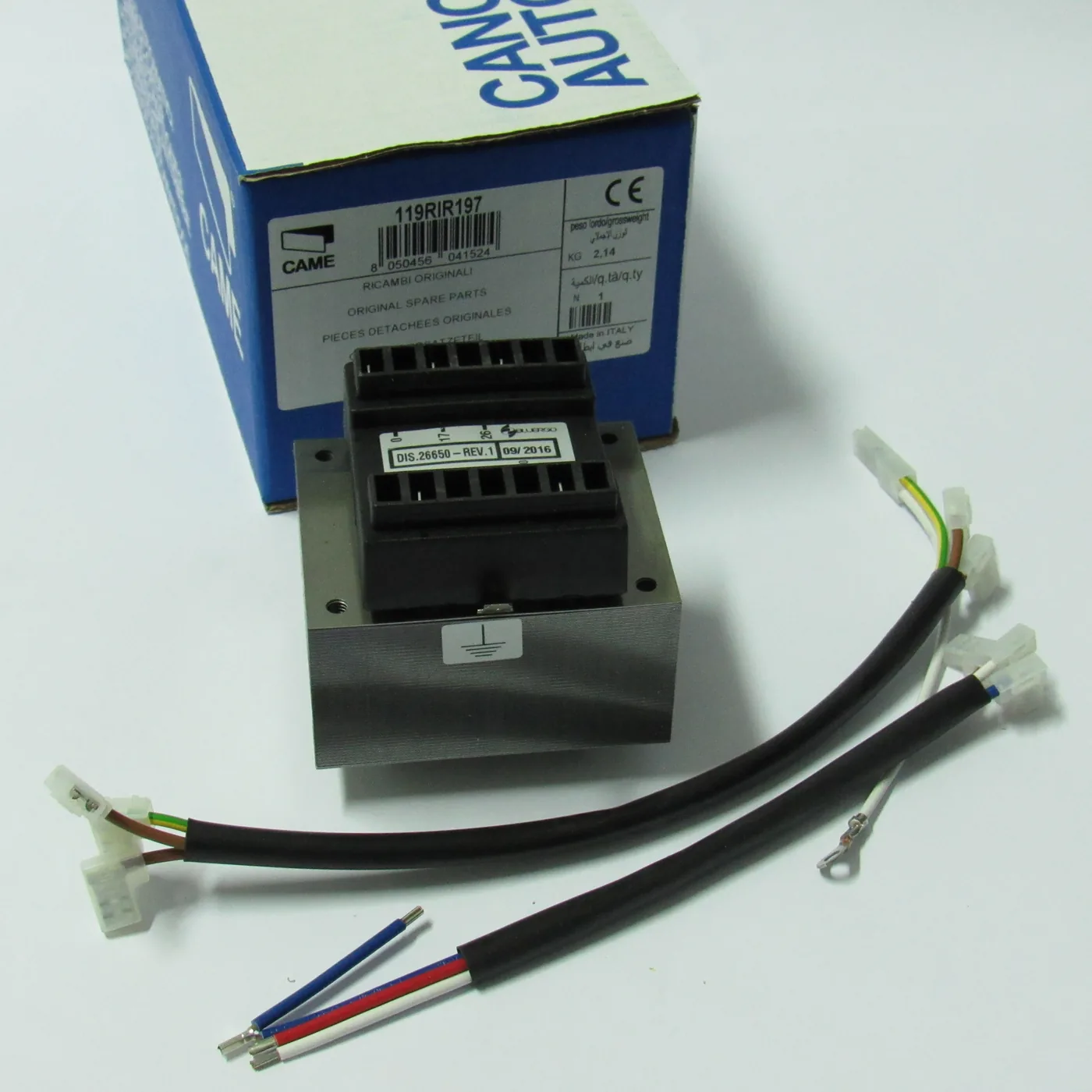

13. Trasformatore — CAME BX-243
Codice 119RIR197 · EAN 8050456041524
Quando serve: Il motore non si accende per niente, nessuna alimentazione alla scheda
TRASFORMATORE - BX-243 V600 V600E V900E
71,30€49,91€PromoDisponibile
Richiedi disponibilità
14. Base di ancoraggio a terra — CAME BX-243
Codice 119RIBX049 · EAN 8050456029836
Quando serve: Base incrinata o corrosa; il motore non e' piu' saldamente fissato al plinto
BASE ANCORAGGIO MOTORIDUTTORE - BX-243
33,50€23,45€PromoNon disponibile
Richiedi disponibilità
Che problema hai?
Parti dal sintomo e arrivi al pezzo giusto.
Il motore non gira, ronza senza muoversi o e' bruciato
Sul CAME BX-243 è il ricambio in posizione 1: Gruppo motore completo, codice 119RIBX046.
Cassa rotta, fessurata o corrosa; infiltrazioni d'acqua all'interno
Sul CAME BX-243 è il ricambio in posizione 2: Cassa motoriduttore (scocca), codice 119RIBX044.
Coperchio rotto o mancante; infiltrazioni di acqua o insetti
Sul CAME BX-243 è il ricambio in posizione 3: Coperchio motoriduttore, codice 119RIBX039.
Supporto rotto, la scheda elettronica non e' piu' fissata saldamente
Sul CAME BX-243 è il ricambio in posizione 4: Supporto scheda comando, codice 119RIBX050.
Calotta rotta o mancante, scheda esposta a polvere e umidita'
Sul CAME BX-243 è il ricambio in posizione 5: Calotta di protezione scheda elettronica, codice 119RIBX038.
Chiavi smarrite o cilindro bloccato/grippato; impossibile sbloccare manualmente il motore
Sul CAME BX-243 è il ricambio in posizione 6: Cilindro di sblocco con chiave, codice 119RIBX042.
La leva di sblocco e' rotta o non aggancia piu' il meccanismo
Sul CAME BX-243 è il ricambio in posizione 7: Leva di sblocco manuale, codice 119RIBX045.
Il cancello non si ferma in apertura/chiusura o si ferma in un punto sbagliato
Sul CAME BX-243 è il ricambio in posizione 8: Gruppo finecorsa meccanico, codice 119RIBX041.
Cancello che non si muove nonostante il motore giri; corona consumata o denti spanati
Sul CAME BX-243 è il ricambio in posizione 9: Corona (pignone) motoriduttore, codice 119RIBX052.
Gioco eccessivo o rumore metallico in trasmissione; albero usurato o rotto
Sul CAME BX-243 è il ricambio in posizione 10: Albero lento (uscita riduttore), codice 119RIBX048.
Gioco assiale sul pignone, perdita di allineamento con la cremagliera
Sul CAME BX-243 è il ricambio in posizione 11: Flangia lato pignone, codice 119RIBX047.
Carter rotto o mancante; rischio di intrappolamento dita vicino al pignone
Sul CAME BX-243 è il ricambio in posizione 12: Carter di protezione pignone, codice 119RIBX040.
Il motore non si accende per niente, nessuna alimentazione alla scheda
Sul CAME BX-243 è il ricambio in posizione 13: Trasformatore, codice 119RIR197.
Base incrinata o corrosa; il motore non e' piu' saldamente fissato al plinto
Sul CAME BX-243 è il ricambio in posizione 14: Base di ancoraggio a terra, codice 119RIBX049.
Non trovi il pezzo che ti serve?
Scrivici il codice o manda una foto del ricambio: ti diciamo se è disponibile.
