Il CAME FROG è un interrato per cancelli a battente: i ricambi originali CAME sono a catalogo. Qui trovi tutti i 16 pezzi con codice, EAN e foto. Non sai quale ti serve? Individualo sullo schema esploso qui sotto, oppure parti dal problema che hai nella sezione Che problema hai.
Tocca un numero sullo schema per saltare alla scheda del ricambio.
Elenco completo per posizione sullo schema.
| N. | Ricambio | Codice |
|---|---|---|
| 1 | Motore completo interrato 230V con encoder | 001FROG-AE |
| 2 | Gruppo motore (motorino elettrico) | 119RIA061 |
| 3 | Cassa motoriduttore (scocca interrata) | 119RIA013 |
| 4 | Coperchio cassa di fondazione (flangia a livello terreno) | 119RIA009 |
| 5 | Flangia inferiore | 119RIA014 |
| 6 | Albero lento (uscita riduttore) | 119RIA015 |
| 7 | Vite senza fine | 119RIA016 |
| 8 | Braccio di trasmissione | 119RIA044 |
| 9 | Braccio di trasmissione con magnete (versione encoder) | 119RIA045 |
| 10 | Leva di aggancio sblocco | 119RIA042 |
| 11 | Leva di trasmissione | 119RIA046 |
| 12 | Staffa di attacco al cancello | 119RIA043 |
| 13 | Magnete encoder | 119RIA083 |
| 14 | Coperchietto di protezione (angolo cassa) | 119RIA100 |
| 15 | Interruttore magnetico di finecorsa (versione 24V) | 119RIA059 |
| 16 | Kit 2 casse di fondazione (installazione a due ante) | 001U1985 |
Codice originale, EAN e disponibilità di ogni pezzo.

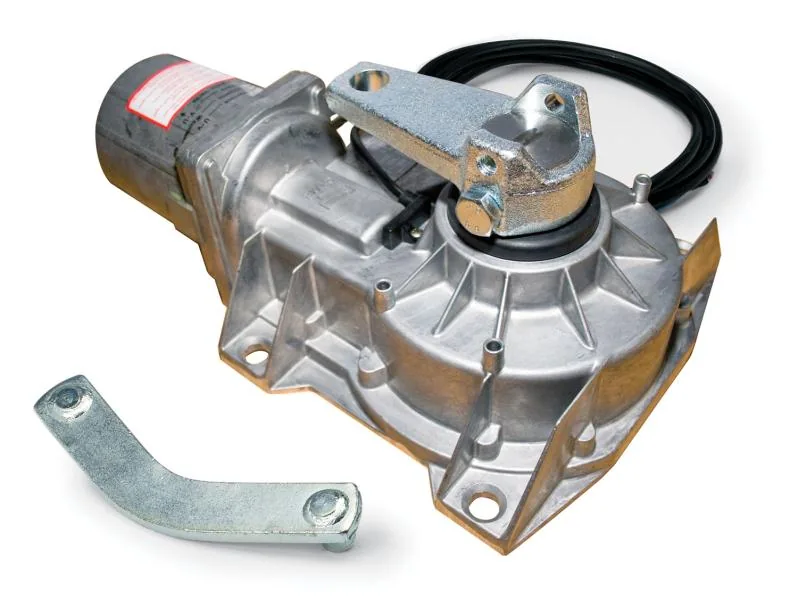

Quando serve: Sostituzione completa del motoriduttore: cassa irreparabile, motore bruciato o fuori uso
FROG MOTORE INTERRATO 230V 3,5M ENC

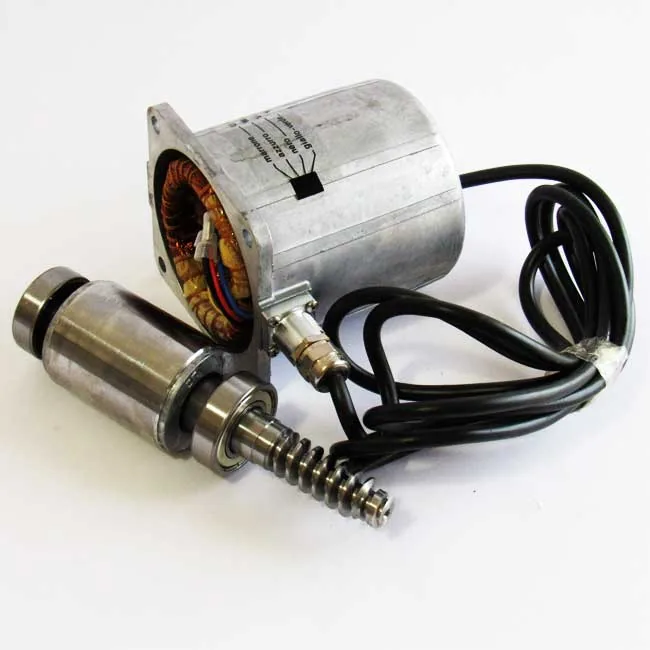

Quando serve: Il motore non gira o gira debolmente, ronzio senza movimento
GRUPPO MOTORE FROG-A

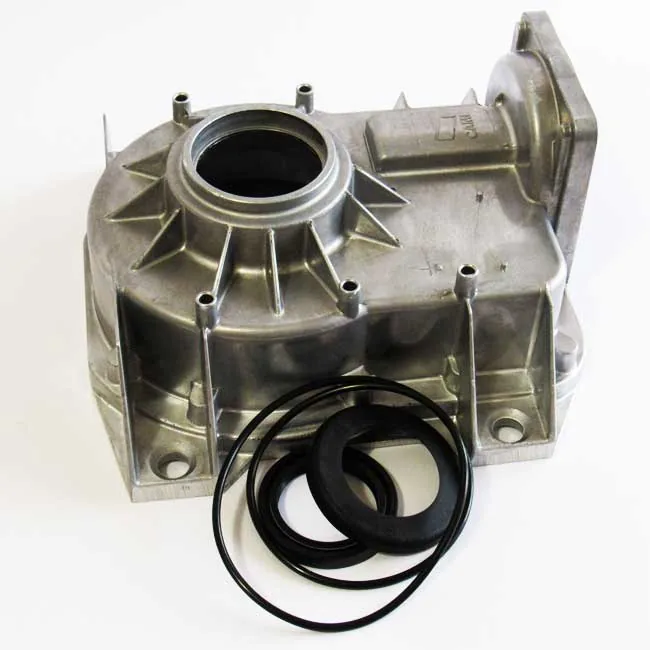

Quando serve: Cassa rotta, fessurata o corrosa; infiltrazioni d'acqua all'interno
CASSA MOTORIDUTTORE - FROG

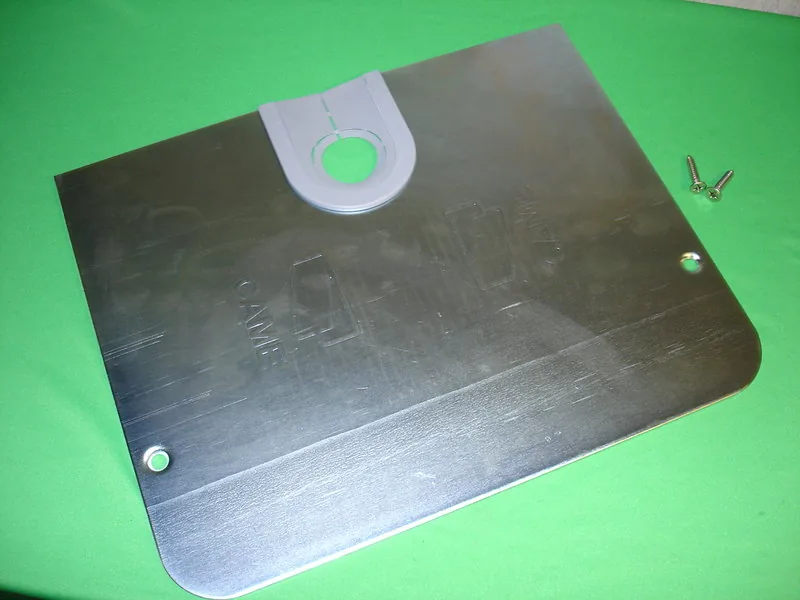

Quando serve: Coperchio rotto, deformato o mancante; infiltrazioni di terra e acqua
COPERCHIO CASSA FONDAZIONE FROG-CFN

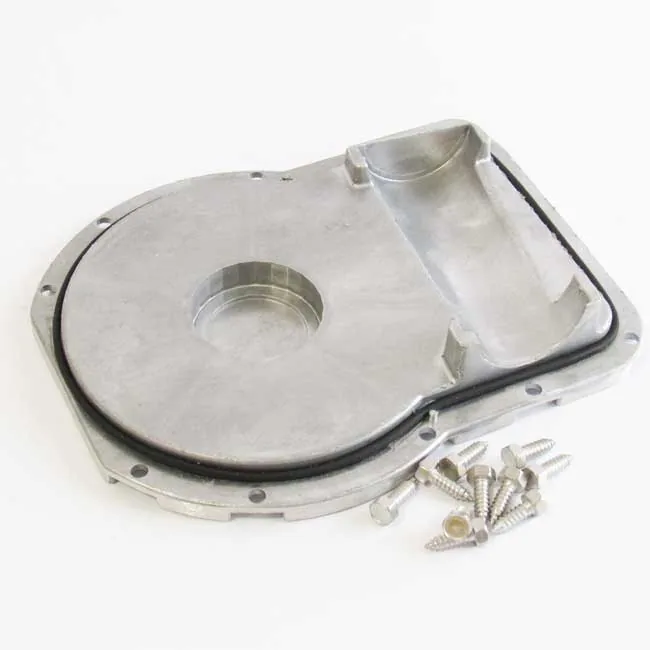

Quando serve: Flangia usurata o rotta; gioco eccessivo sull'asse verticale del motoriduttore
FLANGIA INFERIORE - FROG

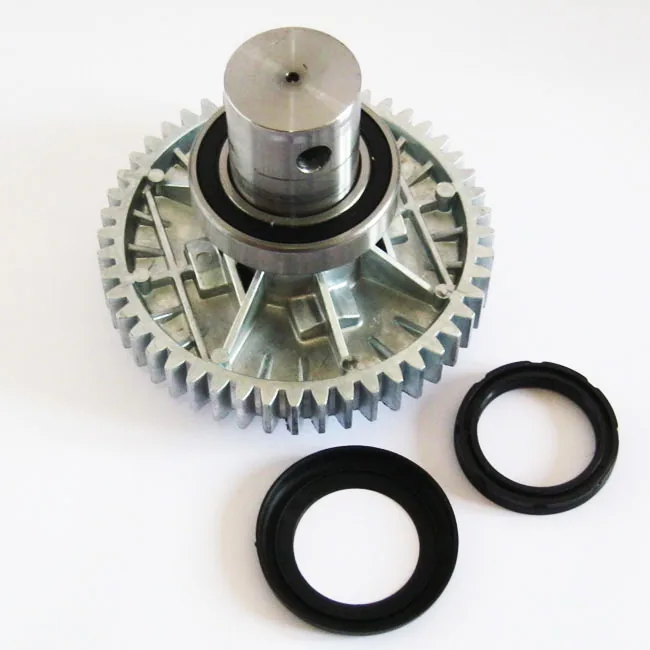

Quando serve: Gioco eccessivo o rumore metallico in trasmissione; albero usurato o rotto
ALBERO LENTO - FROG

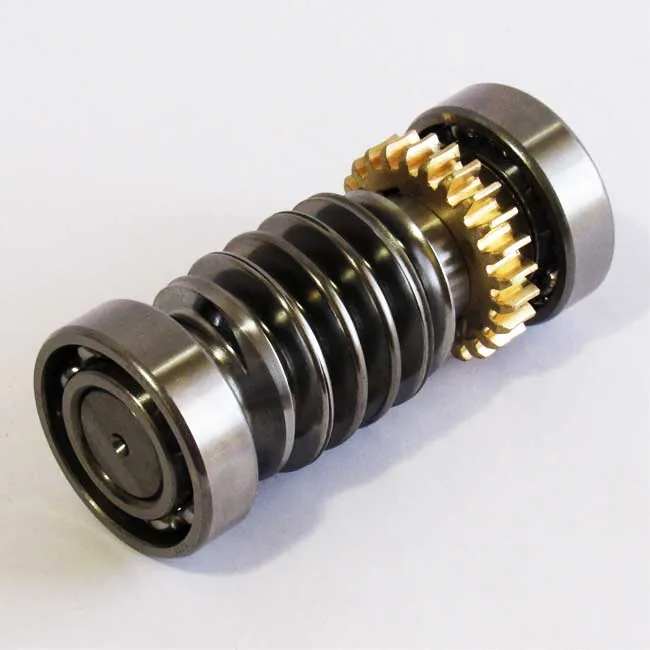

Quando serve: Riduttore che gira a vuoto o rumore di plastica/metallo che gratta; filettatura consumata
VITE SENZA FINE - FROG

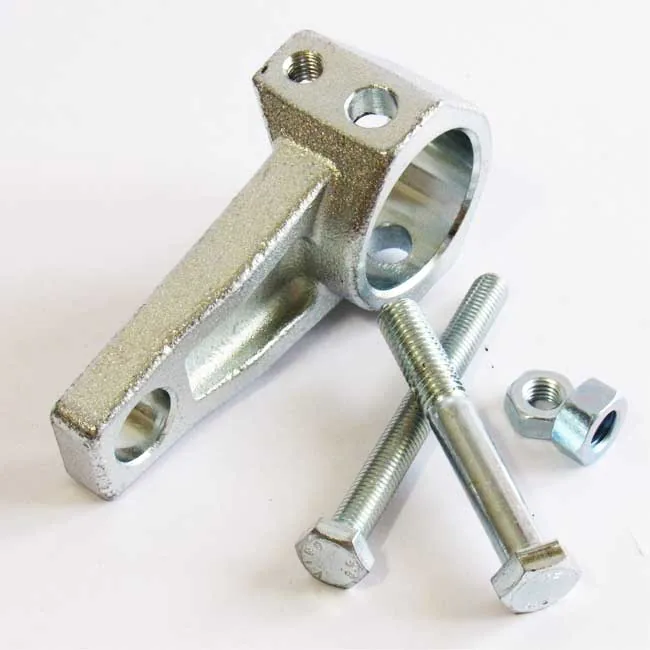

Quando serve: Braccio piegato, rotto o con gioco eccessivo nello snodo verso l'anta
BRACCIO TRASMISSIONE FROG
Quando serve: Stesso sintomo del braccio standard, ma su motori con encoder: rilevamento posizione impreciso
BRACCIO TRASMISSIONE CON MAGNETE - FROG

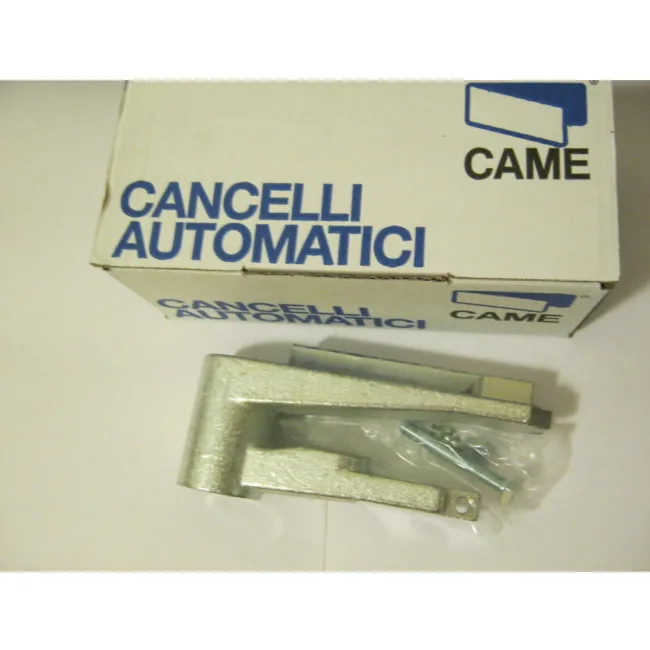

Quando serve: Sblocco manuale che non aggancia piu' o resta bloccato
LEVA AGGANCIO SBLOCCO - FROG
Quando serve: Leva rotta o piegata; il movimento dal riduttore al braccio non si trasmette piu'
LEVA TRASMISSIONE - FROG

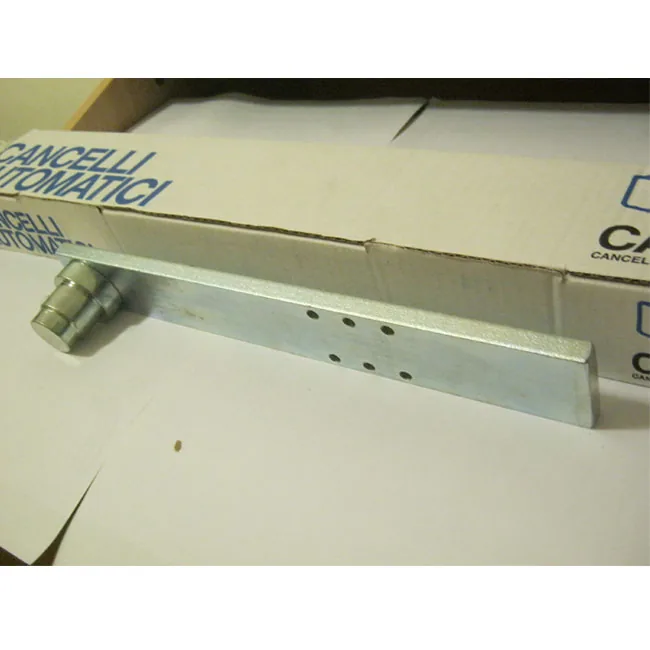

Quando serve: Staffa piegata o rotta dopo un urto; gioco eccessivo nel fissaggio all'anta
STAFFA ATTACCO CANCELLO - FROG

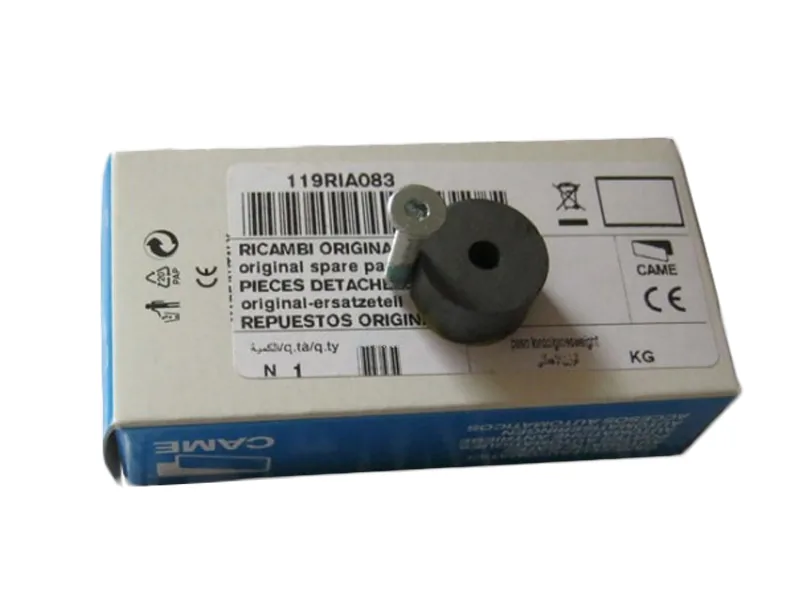

Quando serve: Perdita di posizione, richiede sempre l'apprendimento corsa a ogni accensione (solo motori con encoder)
MAGNETE ENCODER - FROG
Quando serve: Coperchietto rotto o mancante; punto di infiltrazione acqua/terra nell'angolo della cassa
COPERCHIETTO DI PROTEZIONE - FROG CF CFI

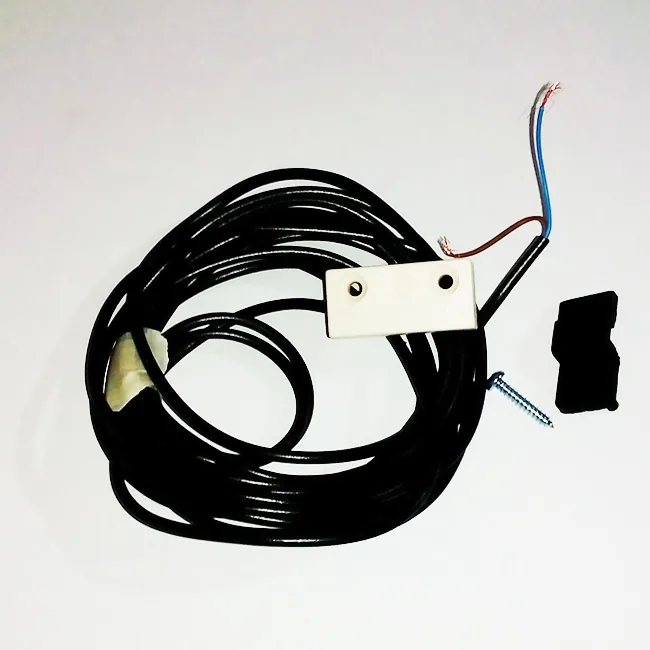

Quando serve: Il motore non si ferma a fine corsa o si ferma a caso (motori 24V)
INTERRUTTORE MAGNETICO - FROG A24

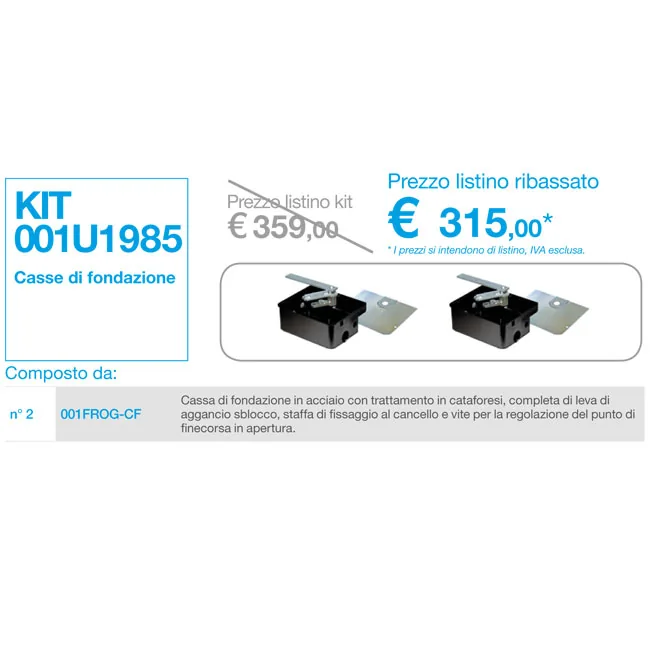

Quando serve: Installazione ex novo su cancello a due ante: servono due casse di fondazione
KIT 2 CASSE DI FONDAZIONE PER FROG
Parti dal sintomo e arrivi al pezzo giusto.
Sul CAME FROG è il ricambio in posizione 1: Motore completo interrato 230V con encoder, codice 001FROG-AE.
Sul CAME FROG è il ricambio in posizione 2: Gruppo motore (motorino elettrico), codice 119RIA061.
Sul CAME FROG è il ricambio in posizione 3: Cassa motoriduttore (scocca interrata), codice 119RIA013.
Sul CAME FROG è il ricambio in posizione 4: Coperchio cassa di fondazione (flangia a livello terreno), codice 119RIA009.
Sul CAME FROG è il ricambio in posizione 5: Flangia inferiore, codice 119RIA014.
Sul CAME FROG è il ricambio in posizione 6: Albero lento (uscita riduttore), codice 119RIA015.
Sul CAME FROG è il ricambio in posizione 7: Vite senza fine, codice 119RIA016.
Sul CAME FROG è il ricambio in posizione 8: Braccio di trasmissione, codice 119RIA044.
Sul CAME FROG è il ricambio in posizione 9: Braccio di trasmissione con magnete (versione encoder), codice 119RIA045.
Sul CAME FROG è il ricambio in posizione 10: Leva di aggancio sblocco, codice 119RIA042.
Sul CAME FROG è il ricambio in posizione 11: Leva di trasmissione, codice 119RIA046.
Sul CAME FROG è il ricambio in posizione 12: Staffa di attacco al cancello, codice 119RIA043.
Sul CAME FROG è il ricambio in posizione 13: Magnete encoder, codice 119RIA083.
Sul CAME FROG è il ricambio in posizione 14: Coperchietto di protezione (angolo cassa), codice 119RIA100.
Sul CAME FROG è il ricambio in posizione 15: Interruttore magnetico di finecorsa (versione 24V), codice 119RIA059.
Sul CAME FROG è il ricambio in posizione 16: Kit 2 casse di fondazione (installazione a due ante), codice 001U1985.
